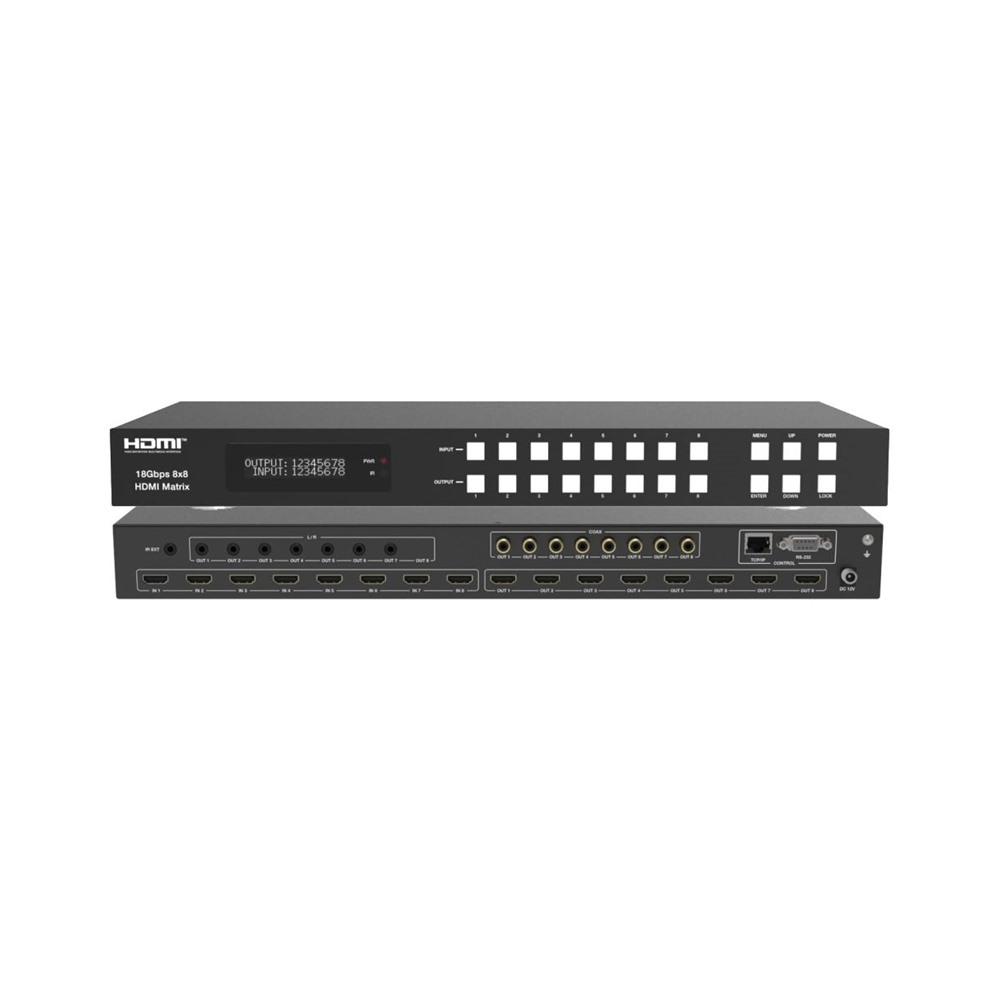

Matrice – 8 entrées – 8 sorties – HDMI 2.0 4K 60 Hz – RS232 – DTS 5.1 – Boitier
La matrice de commutation HDMI 8×8 IDATA HDMI-MXB88D 18 Gbit/s prend en charge la transmission vidéo (jusqu’à 4K x 2K à 60 Hz YUV 4:4:4) et l’audio numérique multicanal haute résolution de 8 sources HDMI vers 8 écrans HDMI. Le décodage audio en audio analogique et coaxial est pris en charge par 8 ports de sortie HDMI 2.0.
Lorsque la fonction ARC de la sortie HDMI est activée, le son ARC des écrans HDMI est extrait vers la sortie audio coaxiale.
Chaque sortie HDMI de cette matrice de commutation HDMI 8×8 prend en charge la réduction d’échelle de 4K2K à 1080P indépendamment. Le contrôle s’effectue via les boutons du panneau avant, la télécommande infrarouge, le RS-232, le réseau local et l’interface utilisateur Web.
Compatibilité HDMI : HDMI 2.0b ; Compatibilité HDCP : HDCP 2.2 et HDCP 1.4
Dimensions : 440 mm × 200 mm × 44,5 mm ; Boîtier : Métal ; Couleur : Noir
Caractéristiques
Conforme aux normes HDMI 2.0b, HDCP 2.2 et HDCP 1.4
Résolution vidéo jusqu’à 4K2K à 60 Hz (YUV 4:4:4) sur tous les ports HDMI
Prise en charge d’une bande passante vidéo de 18 Gbit/s
Dolby Vision, HDR10+ et HLG sont pris en charge
Prise en charge du downscaler 4K -> 1080p pour chaque port de sortie
Transmission audio HDMI jusqu’à 7.1 canaux (LPCM, Dolby TrueHD et DTS-HD Master Audio)
L’audio désembeddé est pris en charge via les ports analogiques et coaxiaux
Gestion intelligente ARC, CEC et EDID prise en charge
Conception en rack 1U avec écran OLED en façade
Contrôle via les boutons en façade, la télécommande infrarouge, le RS-232, le LAN et l’interface utilisateur web
Spécifications techniques
Compatibilité HDMI : HDMI 2.0b
Compatibilité HDCP : HDCP 2.2 et HDCP 1.4
Bande passante : 18 Gbit/s
Résolutions vidéo : jusqu’à 4K2K à 50/60 Hz (YUV 4:4:4), 4K2K à 30 Hz, 1080p à 120 Hz et 1080p 3D à 60 Hz
Profondeur de couleur : 8 bits, 10 bits, 12 bits
Espace colorimétrique : RVB, YCbCr 4:4:4, YCbCr 4:2:0
Formats audio HDMI : LPCM 2/5.1/7.1 Dolby Digital, DTS 5.1, Dolby Digital+, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X
Formats audio coaxiaux : LPCM 2.0, Dolby Digital/Plus, DTS 5.1
Format audio G/D : PCM 2.0
Format HDR : HDR10 HDR10+, Dolby Vision, HLG
ESD Protection : Modèle corps humain : ±8 kV (décharge dans l’air), ±4 kV (décharge par contact)
Connexions
Entrées : 8 x HDMI type A [femelle 19 broches] / 1 x IR EXT [mini-jack stéréo 3,5 mm]
Sorties : 8 x HDMI type A [femelle 19 broches] / 8 x audio coaxial [RCA] / 8 x audio G/D [mini-jack stéréo 3,5 mm]
Ports de contrôle :
1 x TCP/IP [RJ45]
1 x RS-232 [D-sub 9]
Informations mécaniques
Boîtier : Métal
Couleur : Noir
Dimensions : 440 mm × 200 mm × 44,5 mm
Poids : 2,8 kg
Alimentation : Entrée : CA 100 ~ 240 V 50/60 Hz, Sortie : CC 12 V/5 A
Consommation : 43 W (max)
Température de fonctionnement : 0 °C ~ 45 °C
Température de stockage : -20 °C ~ 60 °C
Humidité relative : 20 ~ 90 % HR (sans condensation)
Résolution/Longueur du câble
4K à 60 Hz : 5 mètres
4K à 30 Hz : 10 mètres
1080p à 60 Hz : 15 mètres
Contenu de l’emballage :
1 x Commutateur matriciel HDMI 8×8
1 x Alimentation 12 V/5 A
1 x Télécommande IR
1 x Câble récepteur IR large bande (1,5 mètre)
1 x Câble série RS-232 mâle-femelle (M/F 1,5 mètre)
2 x Supports de montage
1 x Manuel d’utilisation
